Splitter/Combiner 3 ways

The 3 ways Splitter/Combiner designed for FM radio transmitter. This splitter/combiner builds on FR4 and Teflon laminate and micros strip technology to enhance ruggedness reliability. Our products are design base on Wilkinson splitter/combiner theorem. Please provide the best impedance match for this module to prevent power losses and damage.

All Splitter/Combiner 3 ways Models

3SP-FM 3SC1500-FM 3CB1500-FM 3CB2000-FM
  • 3SP-FM
  • 3SC1500-FM
  • 3CB1500-FM
  • 3CB2000-FM

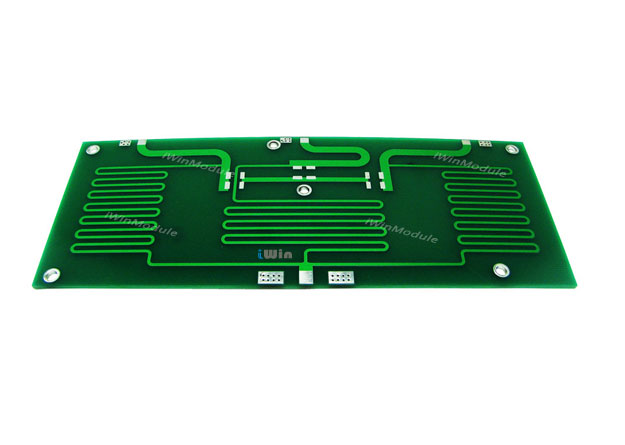

3SP-FM Manufacturer: iWin
Product Name: 3 ways Splitter
Model # : 3SP-FM
Price:
$23.00

Data Sheet
Product Features
3 ways splitter FR4 laminate
Frequency range 87.5 - 108 MHz Power rating 50 Watts
Input/Output impedance 50 Ohm Accept for resistor 50 Ohm x 3 set
 Technical Specifications  Physical Specifications
 Power rating  50 W max.    Dimension  64 X 165 X 2 mm. (L x W x H)
 Input/Output impedance  50 ohm    Weight  0.05 Kg.
 Frequency Range  87.5 ÷ 108 MHz
 Working temperature  < 50°C (recommend)
 Material  FR4, 1.6 mm thickness

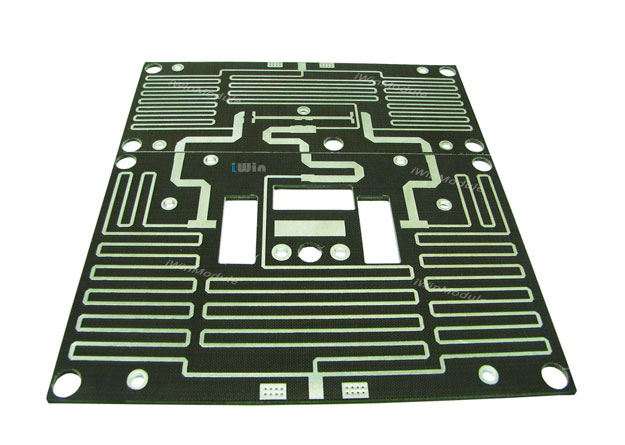

3SC1500-FM Manufacturer: iWin
Product Name: 3 ways Splitter/Combiner 1500 W
Model # : 3SC1500-FM
Price:
$125.00

Data Sheet
Product Features
3 ways splitter and combiner Power rating 1500 Watts
Frequency range 87.5 - 108 MHz Splitter accept for resistor 50 Ohm x 3 set
Input/Output impedance 50 Ohm Combiner accept for resistor 250 W 50 Ohm x 3 set
Teflon laminate
 Technical Specifications  Physical Specifications
 Power rating  1500 W    Dimension  153 X 165 X 2 mm. (L x W x H)
 Input/Output impedance  50 ohm    Weight  0.2 Kg.
 Frequency Range  87.5 ÷ 108 MHz
 Working temperature  < 70°C (recommend)
 Material  Teflon, 1.6 mm thickness

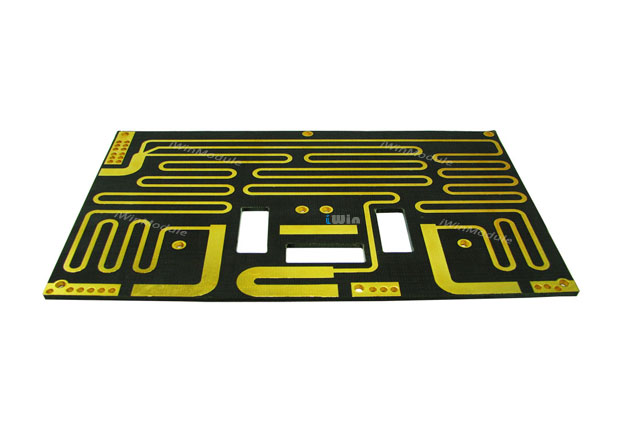

3CB1500-FM Manufacturer: iWin
Product Name: 3 ways Combiner 1500 W
Model # : 3CB1500-FM
Price:
$178.00

Data Sheet
Product Features
3 ways combiner Power rating 1500 Watts
Frequency range 87.5 - 108 MHz Gold plate technology
Input/Output impedance 50 Ohm Accept for resistor 250 W 50 Ohm x 3 set
Teflon laminate
 Technical Specifications  Physical Specifications
 Power rating  1500 W    Dimension  110 X 175 X 2 mm. (L x W x H)
 Input/Output impedance  50 ohm    Weight  0.2 Kg.
 Frequency Range  87.5 ÷ 108 MHz
 Working temperature  < 70°C (recommend)
 Material  Teflon, 2.4 mm thickness

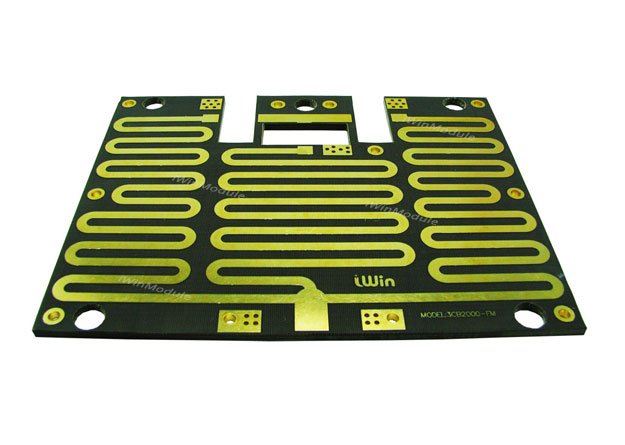

3CB2000-FM Manufacturer: iWin
Product Name: 3 ways Combiner 2000 W
Model # : 3CB2000-FM
Price:
$232.00

Data Sheet
Product Features
3 ways combiner Power rating 2000 Watts
Frequency range 87.5 - 108 MHz Gold plate technology
Input/Output impedance 50 Ohm Accept for resistor 500 W 50 Ohm x 3 set
Teflon laminate
 Technical Specifications  Physical Specifications
 Power rating  2000 W    Dimension  120 X 153 X 4 mm. (L x W x H)
 Input/Output impedance  50 ohm    Weight  0.2 Kg.
 Frequency Range  87.5 ÷ 108 MHz
 Working temperature  < 70°C (recommend)
 Material  Teflon, 3.2 mm thickness
